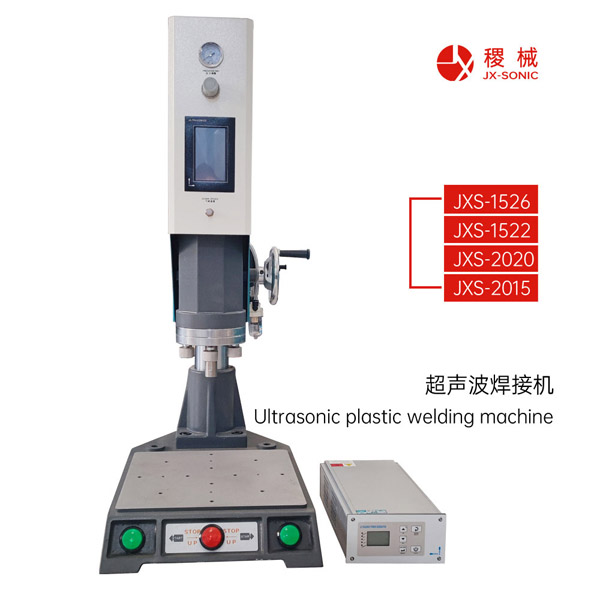

超声波焊接机工作原理
一、整体核心逻辑
利用高频超声波机械振动，在工件接触面产生摩擦热，使塑料接触面瞬间熔融，再施加压力冷却融合，无需胶水、螺丝、辅料，几秒完成焊接。
整套设备分为四大核心部件：电箱（发生器）→换能器→增幅器（调幅器）→焊头（模具）。
二、分步工作流程
1. 电能转换高频电信号
超声波发生器将普通工频220V交流电，转换成15kHz/20kHz/28kHz/35kHz/40kHz高频高压电振荡信号。
工业塑胶焊接最常用：20kHz。
2. 电振动转为机械振动（换能器）
换能器内部压电陶瓷片，逆压电效应：高频电信号输入后，陶瓷片快速伸缩，把电能转化为微米级高频机械振动。
振动幅度很小，通常仅几微米，不足以焊接工件。
3. 放大振动幅度（增幅器）
变幅杆通过截面粗细变化，放大换能器输出的振动振幅，根据产品需求调大振幅，传递到焊头。
4. 焊头传递振动，摩擦生热熔接工件
焊头贴合上层塑料件，下压压紧上下工件，高频振动传递到两个塑料贴合面：
- 接触面分子高速相互摩擦，机械能转化为热能；
- 局部瞬间升温至塑料熔点（仅接触面熔融，工件整体不发烫）；
- 持续保压，熔融塑料分子相互渗透、交织；
- 停止超声，保压冷却，熔层固化，形成一体焊接结构。
三、细分两类机型原理区别
1. 超声波塑料焊接（最常用）
仅熔化热塑性塑料，分子融合粘接；热固塑料无法熔融，不能焊接。
依靠产品设计的超声导熔线集中能量，提升焊接强度与密封性。
2. 超声波金属焊接
不熔化金属，属于固态冷焊。
高频振动破除金属表面氧化膜，两种金属纯净原子相互挤压结合，温度远低于金属熔点，适合铜、铝、镍、锂电池极片、线束焊接。
3. 无纺布超声波焊接
化纤无纺布（PP、PET）纤维摩擦熔融，纤维互相粘连，实现缝合、封边、压花，无针孔、不漏水。
四、关键特点原理总结
1. 发热只发生在贴合界面，工件本体温度低，不易变形；
2. 瞬时焊接，一般0.1～2秒完成，效率高；
3. 纯物理熔合，无溶剂、无胶水污染；
4. 仅同种/相容热塑性材料可焊接，材质不相容则无法结合。
