超声波塑料焊接机的工作原理是什么

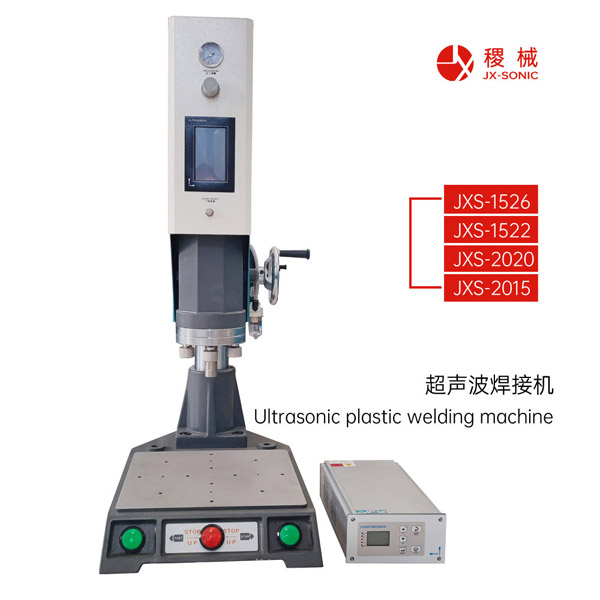

 超声波塑料焊接机完整工作原理

 一、核心整体逻辑

设备将电能 → 高频声波机械能，通过焊头传递到两片塑料接触面，高频摩擦生热，让塑料接触面瞬间熔融，再保压冷却融为一体，全程无需胶水、辅料，几秒完成焊接。

整套系统分为四大核心部件：电箱（发生器）、换能器、变幅杆、焊头（模具）。

 二、分步拆解原理

 1. 电能转换（超声波发生器）

市电220V低频交流电，主机内部电路升压、变频，转换成15kHz/20kHz/28kHz/35kHz/40kHz高频高压交流电。

工业常用：20kHz标准机型；小件精密产品用35/40kHz；大件厚塑件用15kHz大功率。

 2. 电→机械振动（换能器）

换能器内部装有压电陶瓷片，压电材料有逆压电效应：

通入高频交流电后，陶瓷片快速伸缩，把高频电能转化为每秒上万次的微小机械振动（微米级振幅）。

此时振动幅度很小，不足以熔接塑料。

 3. 放大振幅（变幅杆/增幅器）

换能器输出的振动幅度微弱，变幅杆依靠阶梯/锥形结构放大振动幅度，匹配产品焊接所需能量，同时起到连接、承重、传导声波的作用。

 4. 传导振动、摩擦熔接（焊头+塑料工件）

气缸下压，焊头压紧两层热塑性塑料，放大后的高频振动垂直作用在结合面：

1. 分子摩擦生热

两层塑料贴合面高速往复摩擦，动能转化为热能，热量集中在接触面（内部发热，工件外部几乎不烫手）；

2. 塑料熔融

热塑性塑料分子链受热软化、流动，界面处形成熔融熔池；

3. 保压固化成型

振动停止后气缸持续保压一段时间，熔融塑料在压力下互相渗透、冷却凝固，分子相互交织，形成牢固一体焊缝。

 三、关键特点：只熔界面，不整体熔化

超声波能量只集中在结合缝隙，塑料本体温度上升很低，不会变形、烫伤外观，这是区别于热熔、热板焊最大优势。

 四、简单通俗总结

好比两块塑料，用每秒上万次的高速高频震动互相摩擦，接触面快速热化，压住冷却后粘在一起；整个过程靠声波摩擦产热，没有明火、外部加热源。

 补充：为什么只能焊热塑性塑料

热塑性塑料（PP、ABS、PC、TPU、尼龙等）加热可反复熔融流动；

热固性塑料受热只会分解碳化，无法熔融结合，不能超声焊接。
